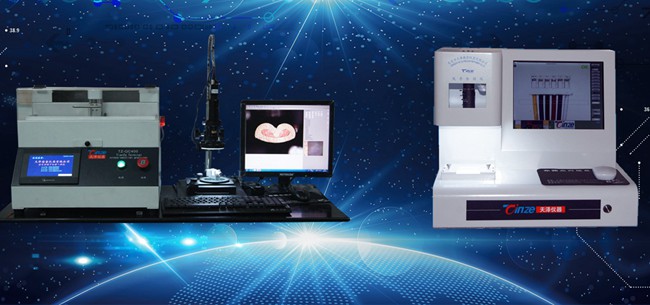

天澤精密儀器工廠,線束端子壓接培訓，端子截面分析儀操作培訓

一、培訓的目的：通過此次培訓使大家對打端子作業方法及端子檢驗標準有所了解，從而提升打端子的品質。

二、端子的幾個重要參數：1）端子拉力Kgf；2）端子的導體壓著mm；3）端子的芯線壓著mm。

三、影響端子品質因素：1）芯線的脫皮長度；2）銅絲的傷斷狀況；3）芯線的AWG；4）操作員的熟練程度；5）機器設備狀況。

四、端子刀模：(1）端子上、下外刀模為包膠刀模；2）端子上、下內刀模為包芯刀模。3）端子內、外刀模：

五、端子結構：

六、導體（銅絲）區鉚合要求：(1）分類a. 開放式鉚合區b. 閉合式鉚合區c. 同軸隔離線或編織線鉚合區2）外觀要求：a. 除非另有規定，否則所有端子導體（銅絲）鉚合區鉚合后，導體鉚合區銅絲露出長度不可超過1.5MM（若影響實配則另行規定）。b. 鉚合后所有銅絲股必須包于導體鉚合區壁內；c. 裸銅絲鉚合：無絕緣支持之端子鉚合外，端子不可有其他變形；d. 鉚合模具之上下刀模必須在同一中心上；e. 端子料帶必須切除，切除后料帶不可變形或毛邊。

七、絕緣部鉚合要求：(1）標準絕緣部鉚合要求 (2）絕緣部不良情形 (3）導體（銅絲）鉚合要求

八、端子加工點位置及功能分類：(1）有絕緣支撐端子 (2）端子本體外套絕緣支撐端子a. 半絕緣b. 全絕緣 (3）無絕緣支撐端子 (4）直接刺破式端子

九、端子的檢驗標準：(1）標準端子：(2）端子標準及不良樣板：

十、檢驗通則：1）端子鉚合相對鉚合要求必須符合要求；2）端子必須保持直狀（不可變形）；3）有與膠芯或膠殼配合倒鉤或定位裝置之結構不可變形；4）銅絲和芯線絕緣皮必須于檢視窗內同時看到；5）銅絲于導體鉚合區必須看到，且露出長度不大于1.5MM，并且不 影響實配效果；6）連續端子料帶于鉚合過程切斷時，必須留有少許料帶于端子上，其殘余長度不大于0.5MM（影響實配時另行規定）；7）端子鉚合區為防止銅絲被切斷之喇叭口型必須看到；8）端子導體鉚合區之喇叭口型若未有可接受，但不影響端子拉力，喇叭口型不可過大；9）外套絕緣支持之端子鉚合外套要圓滑且不可有裂痕；10）端子導體鉚合區鉚合要平滑，沒有變形或張開而能看到導體股線；

11）端子拉力、鉚合壓著高度符合要求；12）外套絕緣支撐之端子鉚合，芯線絕緣必須確實伸入到絕緣支撐套桶內，并適應鉚合支撐。13）閉合式導體鉚合區鉚合點必須于端子之正面，以防止鉚合后端子鉚變形（圓桶結合面）；14）閉合式導體鉚合若有檢視孔，則該檢視孔于鉚合后應可見導體銅絲；15）端子需配合適合該端子的芯線才可符合規格要求；16）直接刺破式端子之KEY不可變形、歪斜，且達到刺破接觸之功能。17）不良情形；a. 絕緣皮鉚入導體鉚合區；b. 導體鉚合區銅絲突出過長，影響使用或實配；c. 端子歪斜變形；d. 銅絲股線未全部鉚入導體鉚合區，有漏鉚現象；e. 鉚合后絕緣鉚合區壓破芯線皮而導體外露；f. 芯線斷股數超出規定；g. 芯線AWG（線規）與端子要求不符；h. 端子拉力不足；i. 絕緣鉚合區鉚合過緊，造成刺破絕緣層至導體,導 致搖擺芯線易露導體；j. 閉合式鉚合端子鉚點未落于鉚合區中央造成端子損傷變形；k. 刺破型端子刺破KEY變形歪斜，未能達到刺破接通功能。

十一、端子鉚合高度：
