天澤技術工程師:講解二次元影像測量儀放大倍率
時間: 2019-11-11 09:49 瀏覽次數：
天澤技術工程師:講解二次元影像測量儀放大倍率知識 二次元影像測量儀 的放大倍率包括光學放大倍率和數碼放大倍率兩個方面的放大，基于幾何成像原理的放大稱為光學放大倍率，電

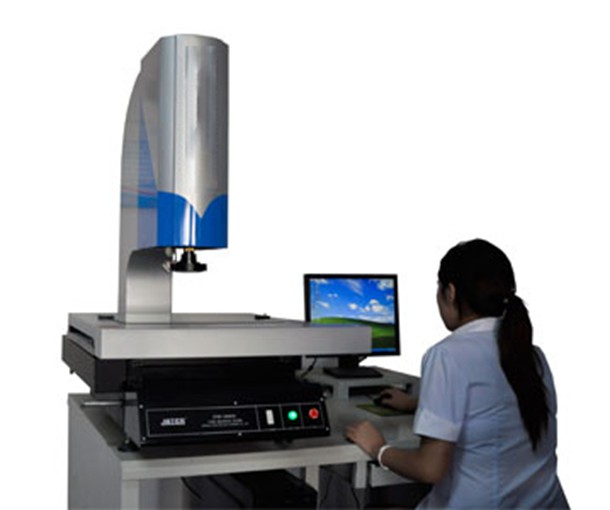

天澤技術工程師:講解二次元影像測量儀放大倍率知識
二次元影像測量儀的放大倍率包括光學放大倍率和數碼放大倍率兩個方面的放大，基于幾何成像原理的放大稱為光學放大倍率，電子電路處理后顯示放大稱為數碼放大倍率。
二次元影像測量儀的放大倍率包括光學放大倍率和數碼放大倍率兩個方面的放大，基于幾何成像原理的放大稱為光學放大倍率，電子電路處理后顯示放大稱為數碼放大倍率。
光學放大倍率為物體通過鏡頭成像到CCD的感光單元上面的放大倍率。這部分是純粹的光學成像，遵守幾何光學原理。光學放大倍率部分決定了影像的放大倍率，也部分決定了CCD 能夠看到的視野范圍。
數碼放大倍率為由CCD感光單元通過處理電路，把圖像顯示到顯示器上的這一過程中產生的放大效應稱為數碼放大倍率。表中為CCD到顯示器的放大倍率，常用CCD感光芯片尺寸有1/3〞、1/2〞、2/3〞、1〞等四種規格，常用顯示器尺寸有9〞、12〞、13〞、17〞、27〞等五種規格，從表中可查到從CCD到顯示器的放大倍率。
測量物件實際大小與顯示器的影像大小實際比率為影像放大倍率，二次元影像測量儀測量系統是將待測物件透過鏡頭光學放大，在影像經過數碼信號傳送顯示器時其過程也作放大，由物件尺寸大小到影像尺寸大小的放大倍率稱為影像放大倍率。二次元影像測量儀的放大倍率計算公式如下：影像放大倍率＝光學放大倍率×數碼放大倍率。二次元影像測量儀的放大倍率包括光學放大倍率和數碼放大倍率兩個方面的放大，基于幾何成像原理的放大稱為光學放大倍率，電子電路處理后顯示放大稱為數碼放大倍率。
光學放大倍率為物體通過鏡頭成像到CCD的感光單元上面的放大倍率。這部分是純粹的光學成像，遵守幾何光學原理。光學放大倍率部分決定了影像的放大倍率，也部分決定了CCD 能夠看到的視野范圍。
數碼放大倍率為由CCD感光單元通過處理電路，把圖像顯示到顯示器上的這一過程中產生的放大效應稱為數碼放大倍率。表中為CCD到顯示器的放大倍率，常用CCD感光芯片尺寸有1/3〞、1/2〞、2/3〞、1〞等四種規格，常用顯示器尺寸有9〞、12〞、13〞、17〞、27〞等五種規格，從表中可查到從CCD到顯示器的放大倍率。
測量物件實際大小與顯示器的影像大小實際比率為影像放大倍率，二次元影像測量儀測量系統是將待測物件透過鏡頭光學放大，在影像經過數碼信號傳送顯示器時其過程也作放大，由物件尺寸大小到影像尺寸大小的放大倍率稱為影像放大倍率。二次元影像測量儀的放大倍率計算公式如下：影像放大倍率＝光學放大倍率×數碼放大倍率。
光學測量市場按設備細分為影像測量儀（VMS）、測量顯微鏡、測量投影儀、三坐標測量儀（CMM）、光學數字化儀以及掃描儀（ODS等。VMS占據了該市場的最大份額，并且這種趨勢預計將持續到2023年。影像測量儀因其固有結構能夠輕松測量平面二維產品，因此在精密配件行業中相比三坐標測量儀需求更加旺盛。這將增加光學測量市場對VMS的需求。
2019年，手機玻璃及配件領域占據了光學測量市場的最大份額。手機產品行業需要光學測量系統進行各種部件的測量和質量檢查。手機行業越來越多地使用光學測量解決方案來提高車輛的安全性和舒適性。這些因素促進了手機配件領域光學測量的應用。
